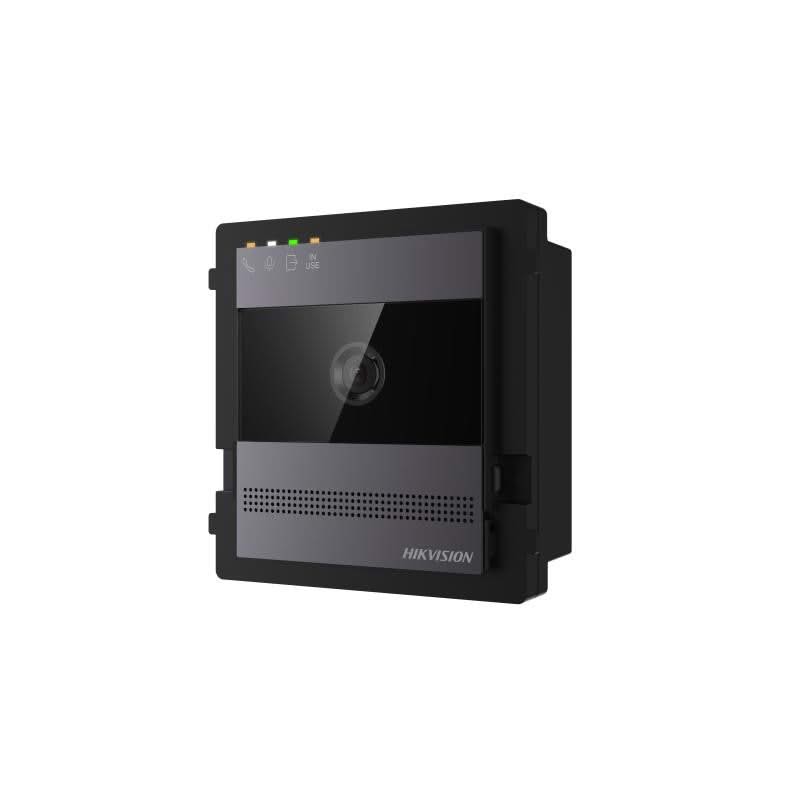

DS-KD7003EY-IME2 2-Draht-HD-Hauptmodul für Außenstation aus Aluminium ist ein Modul, das häufig in Mehrfamilienhäusern mit mehreren Stockwerken und einer Eingangstür zum Einsatz kommt. Durch die Kombination mit beispielsweise den 6- und 12-fach-Klingeltastern in Verbindung mit einem Auf- oder Einbaugehäuse für 2 Module lässt sich ein ansprechendes System aufbauen.
Es handelt sich um eine modulare Gegensprechanlage für Zweidrahtsysteme. Die Kamera verfügt über ein 2-MP-Objektiv (1920 x 1080 Full HD). Das System lässt sich einfach erweitern, indem ein Modul aus der Serie hinzugefügt wird (Klingeltaster/Tasten oder andere Module, Mi-Fare-EM-Lesegeräte usw.). Diese lassen sich problemlos an die Basiseinheit anschließen. Das Modul ist mit einem Mikrofon und einem Lautsprecher ausgestattet.
Dieses Modul enthält 1 Türklingeltaste und eine HD-Kamera mit einer Auflösung von 1920 x 1080 px sowie einem Blickwinkel von 133° horizontal und 82° vertikal. Das Video wird mit dem H.264-Codec komprimiert. Die Tonübertragung erfolgt über ein integriertes Mikrofon und einen Lautsprecher. Das Videotelefon kann über Ethernet (1x 10/100 Mbit/s) an das Netzwerk angeschlossen werden. Die Videosprechanlage kann über einen 12-V-Gleichstromanschluss am Klemmenblock oder über eine 2-adrige Stromversorgung mit Strom versorgt werden, die gleichzeitig zur Datenübertragung an die Verteilereinheit (DS-KAD7060EY) dient. Die Leistungsaufnahme beträgt weniger als 6 W. Das Modul ist IP65-zertifiziert für den Einsatz im Außenbereich.
Die modulare Lösung ist eine Neuheit im Bereich der Gegensprechanlagen, wodurch Sie das gesamte System genau nach den Wünschen des Kunden zusammenstellen können. Es sind Aufputz- und Einbaudosen erhältlich.
Technische Daten:
Systemparameter
- Betriebssystem: Embedded-Linux-Betriebssystem
- ROM: 4 GB
- RAM: 256 MB
- CPU: Embedded-Prozessor
Display-Parameter
- Bildschirmgröße: k. A.
- Bedienung: k. A.
- Typ: NA
- Auflösung: NA
Videoparameter
- Zusatzbeleuchtung: Geringe Beleuchtung, IR-Zusatzbeleuchtung
- Videostandard: H.264
- Objektiv 1
- Sichtfeld: horizontal: 133°, vertikal: 82°
- WDR
- Unterstützte Auflösung: 2 MP
Audio-Parameter
- Audio-Kompressionsstandard: G.711 U, G.711 A
Audioeingang
- Integriertes omnidirektionales Mikrofon
- Audioausgang: Integrierter Lautsprecher
- Bitrate der Audiokomprimierung: 64 Kbit/s
- Audioqualität: Rauschunterdrückung und Echokompensation
- Lautstärkeregelung: Einstellbar
Kapazität
- Benutzerkapazität: 2000
- Kapazität der verbundenen Innenstationen: max. 99
- Kapazität der Untertürstationen: 16
Netzwerkparameter
- Kabelgebundenes Netzwerk: 10/100 Mbit/s, selbstanpassend über 2-Draht-Schnittstelle
- WLAN: Nur AP-Modus zur Konfiguration
- Bluetooth: Nicht verfügbar
- 3G/4G: Nicht verfügbar
Geräteschnittstellen
- Alarmeingang 2 (unterstützt Ausgangstaste oder Türkontakteingang)
- NetzwerkschnittstelleNA
- TAMPER1
- Ausgangstaste 1
- Türkontakt-Eingang 1
- RS-4852 (RS485-Ausgang für die Kommunikation mit Hikvision-Submodulen, RS485 reserviert)
- Wiegand: NA
- TF-KarteNA
- AlarmausgangNA
- DIP-Schalter: 6-stelliger DIP-Schalter
- Schlosssteuerung: 2 (1 Relais, max. 30 VDC, 2 A; 1 DC-Impuls, 20 V, 4 A impulsartig, 300 mA Haltestrom, max. 30 Ohm)
- Stromversorgungsschnittstelle: 48 V, Stromversorgung über den Verteiler DS-KAD7060EY oder 12 VDC
- Zweidraht-IP-Schnittstelle 1
Allgemein
- Taste 0–2 (flexible Einstellung)
- Installation: Aufputz- und Unterputzmontage
- Anzeige: 4 LED-Leuchten (Tür offen? Anruf? Gegensprechanlage? In Betrieb)
- Gewicht: Mit Verpackung: 426 g (0,94 lb), ohne Verpackung: 290 g (0,64 lb)
- Schutzart: IP65, IK08
Betriebstemperatur
- -40 °C bis 60 °C (-22 °F bis 140 °F)
Betriebsfeuchtigkeit
Abmessungen
- 99,5 mm × 98,5 mm × 35 mm (3,92" × 3,88\" × 1,37\")
Akku
- Stromversorgung 48 V, über den Verteiler DS-KAD7060EY oder 12 V DC
- Einsatzumgebung: Im Freien
- Leistungsaufnahme ≤ 6 W
- Sprache: Englisch, Bulgarisch, Ungarisch, Griechisch, Deutsch, Italienisch, Tschechisch, Slowakisch, Französisch, Polnisch, Niederländisch, Spanisch, Rumänisch, Estnisch, Kroatisch, Slowenisch, Serbisch, Ukrainisch, Portugiesisch
